正佳廣場空調制冷系統變頻器維修項目實例

[ 上一個： FC111的多泵控制 ]　 [ 查看原圖 ]　 [ 下一個： FC360帶永磁同步電機在空壓機上的應用 ]

詳情說明 / Details

我司不僅是丹佛斯在華南地區的一級代理商，而且還是丹佛斯授權的技術服務中心，這意味著我們有能力并且有責任承接各種丹佛斯變頻器的保內和保外維修服務項目。我們每接到一臺變頻器，都會先通過謹慎檢測、專業分析來準確找出故障點，杜絕判斷錯誤導致二次故障。機器排除故障后，我們還必須帶負載運行一段時間確定無誤后，再把機器發還給客戶。

本文主要介紹的是正佳廣場應用在空調制冷系統上的變頻器的維修案例。正佳廣場主要使用的是丹佛斯VLT6000系列變頻器，功率范圍從5.5KW到90KW都有，機器基本上都運行超過十年，而且?guī)缀跏遣婚g斷運行的，因此變頻器也慢慢出現了老化，容易出現故障。這種維修機器年份久遠，維修難度也較大，我們就分享一下以下兩個案例。

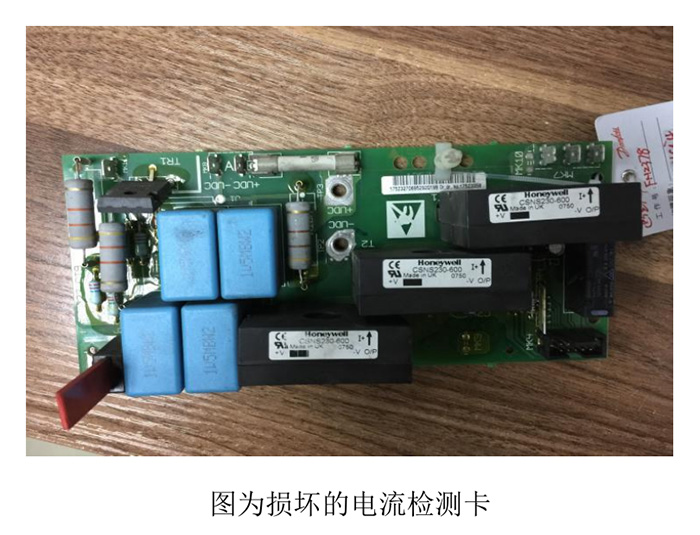

案例一：客戶反映有一臺 VLT6000 75KW 的變頻器出現報警并跳閘，報警不能復位，變頻器不能運行。我們到現場首先檢查主電路是否正常，確認正常無誤后再上電，然后查看變頻器報警記錄，發現有AL14報警，屬于接地故障報警。出現接地故障報警一般有兩個可能，要不就是電機或者變頻器真的出現接地系統故障，要不就是變頻器電流檢測電路故障導致的。于是我們首先排查外部原因，查看變頻器和電機的接地線是否連接正常，用搖表給電機和變頻器打絕緣查看是否達到絕緣要求，查看電機電纜線是否過長等等。經仔細檢查，沒發現外部電路出現異常，那就基本可以確定是本身變頻器的電流檢測電路出現故障了。我們把變頻器的電流檢測卡更換后，AL14報警復位消除，變頻器恢復正常運行。

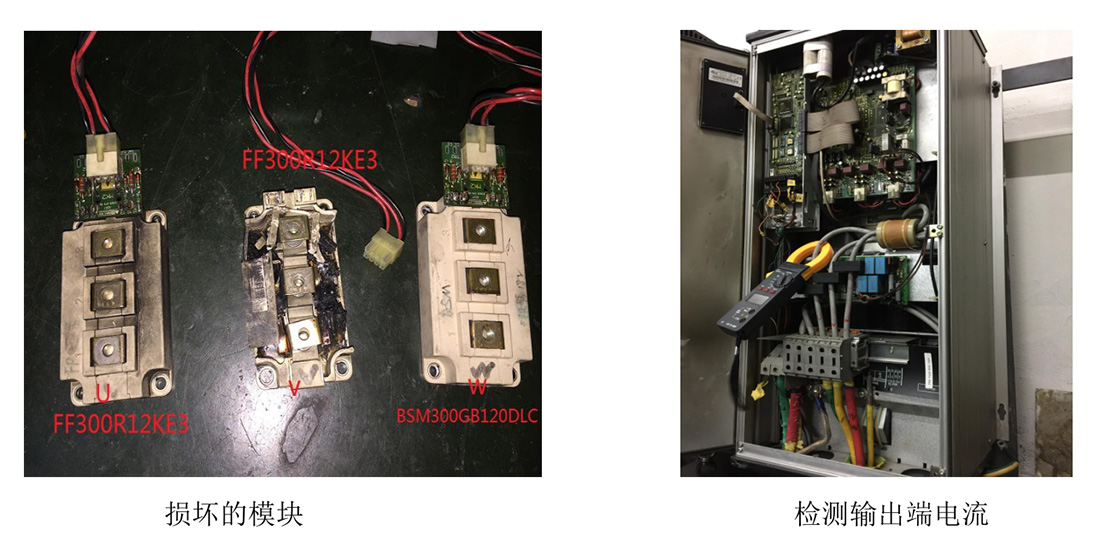

案例二：客戶反映故障報警“AL15”，為二次側電源故障，維修二次側電源電路。修好后現場裝機試機，檢測輸出側三相電源電壓平衡正常，輸出頻率45HZ時三相輸出電流為135A左右正常。連續運行3小時左右時變頻器發生故障停機，現場檢測電源驅動板未發現損壞，開關電源供電電路正常，驅動電路6路未發現短路、開路現象。V相IGBT模塊損壞（型號為 FF300R12KE3），U、W 正常。

電源功率驅動板，3個IGBT（其中包括損壞的 IGBT）帶回公司進一步測試，電源功率驅動板上電顯示報警“AL37IGBT損壞”故障。復位后，測試6路驅動靜止電壓平衡，運行起動后驅動信號電壓6路平衡，測試驅動6路波形正確平衡符合丹佛斯技術要求。

根據變頻器損壞情況分析，此次由于是IGBT內部反壓二極管擊穿瞬間損壞IGBT，模塊連接電路進入保護，從而保護驅動電路免招損壞。三個模塊兩種型號，動態驅動信號負載有近0.5V左右差別，按照技術要求應該在0.20V范圍〔db驅動信號〕。由于三個模塊型號不一致，負載數據不一致，有可能不利長期使用。因此更換損壞的V相模塊和性能存在差異的W相模塊為型號FF300R12KE3，確保三個模塊型號性能一致，更換后變頻器一直運行正常。

正佳廣場是一家大型的綜合性商場，人流量非常大，萬一制冷系統出現問題，有可能直接導致經濟損失，所以對維修團隊的要求非常高，必須做到迅速、高效、專業，確保商場能正常營業。而對于我們的維修服務，客戶也十分的滿意，得到了客戶高度的評價。
